实验概述
基于转动传感器的耦合摆实验装置是一种集成了高精度转动测量技术的物理实验系统,主要用于研究耦合振动的特性(如能量传递、拍现象、共振等),通过量化分析摆的角度、角速度等参数,实现对耦合振动规律的定量化探究。可定量测量同相位,反相位振动,简正振动和拍频等物理参数。

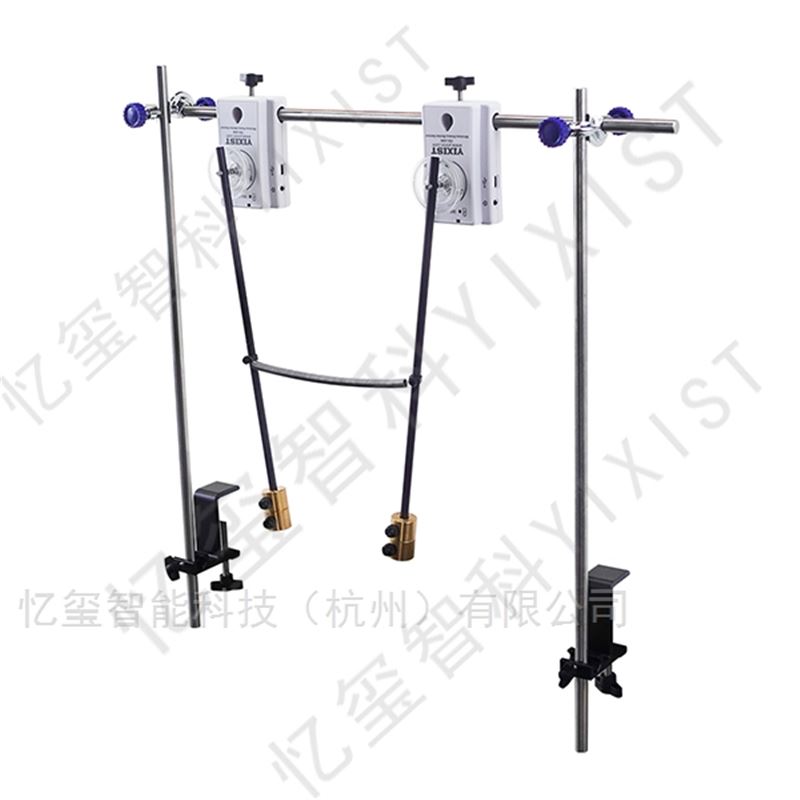

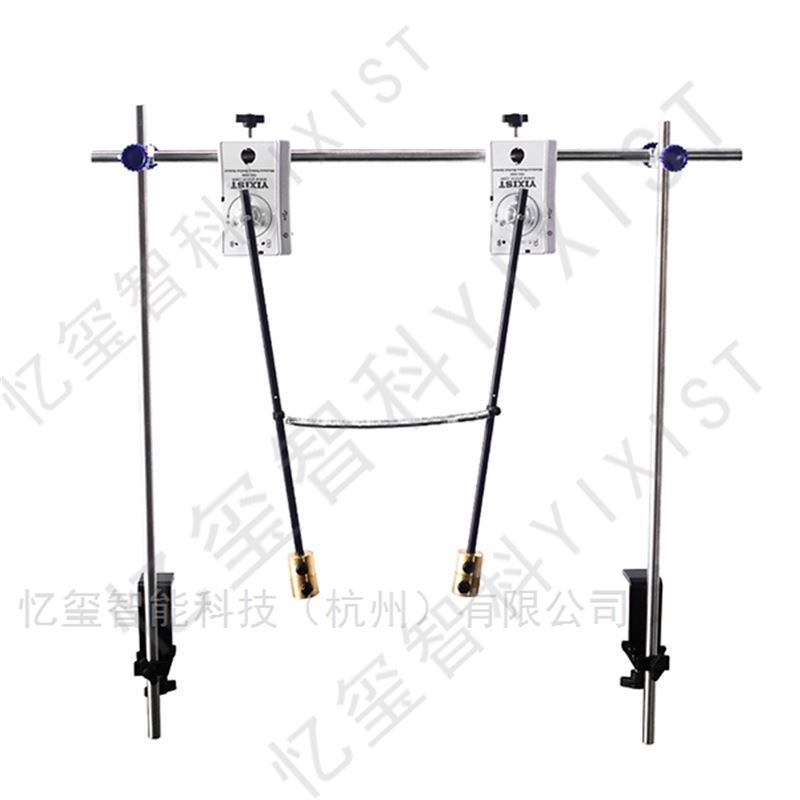

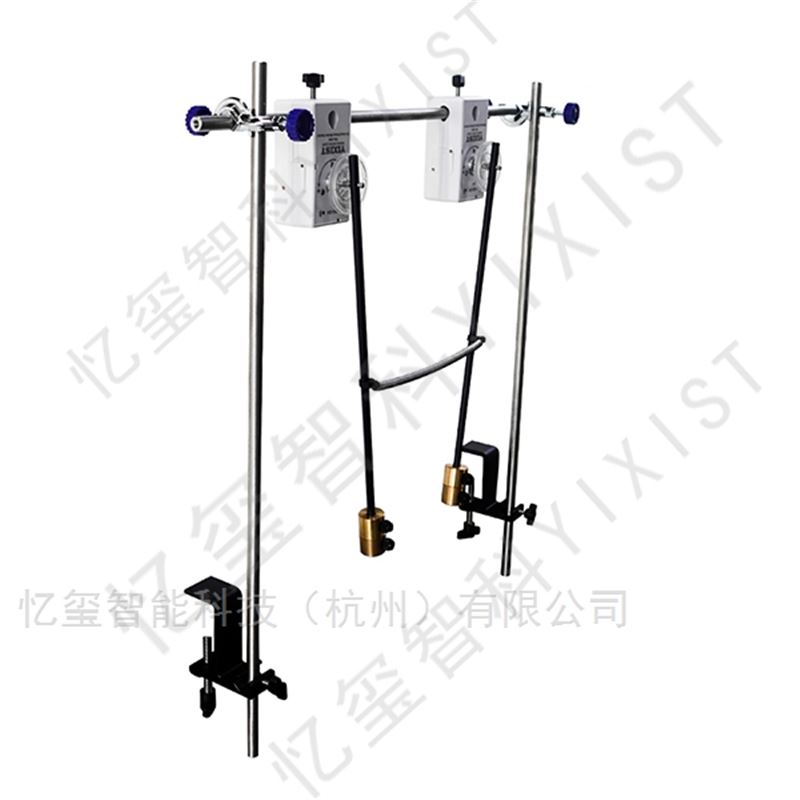

本仪器由两个wanquan相同的复摆组成,复摆的振动周期可分别调整,两者之间用一根弹簧相连,实现了相互的耦合,即组成耦合摆。改变耦合弹簧在摆上的位置,可明显观察到耦合度大小对振动系统的影响和规律,并从中观察到“拍"的现象。具有实验测量直观、数据准确的特点,有利于拓宽学生视野;仪器结构科学、牢固轻巧,是当前探索研究型实验教学的新仪器。
实验内容
测量同相振动,反向振动,简正振动周期
测量 Ω^2 ~ l^2 关系曲线,计算弹簧在各悬挂点处的耦合度K
FFT测量
产品特点
支持两个转动传感器同时采集、绘制图表,支持实时演示频域变化(FFT)
转动传感器角分辨率达0.18°,确保数据采集精准
支持自主设计拓展实验
实验数据

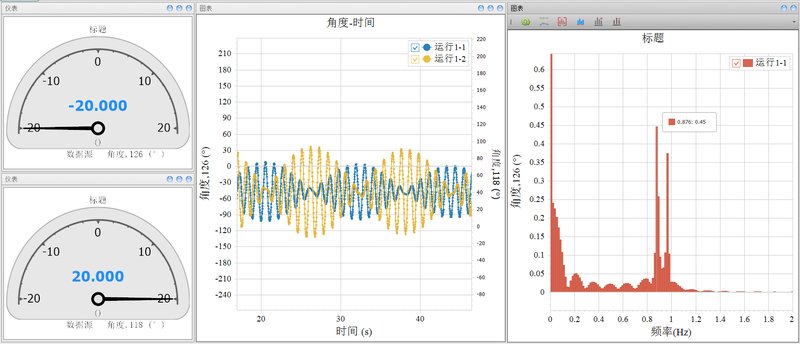

耦合摆FFT频域变化图
数字化实验必配件
No | 型号 | 描述 | 数量 |
1 | YSW-5004 | SmartLAB 数据分析软件 | 1 |
2 | XSC-4406 | 智能终端 | 1 |
